Odmiany kamer termowizyjnych

Odmiany kamer termowizyjnych

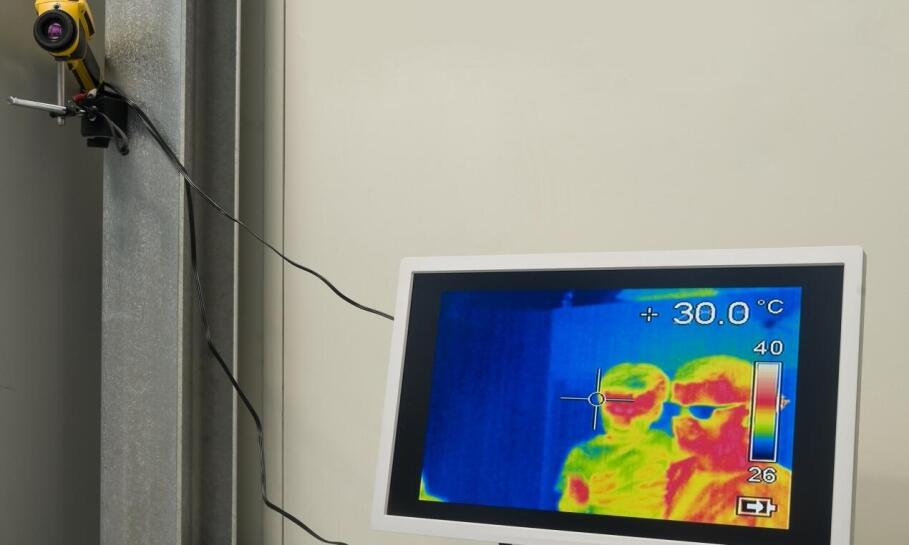

Kamery termowizyjne z roku na rok mają coraz szersze zastosowanie. Wykorzystuje się je między innymi w inteligentnych systemach detekcji ruchu, systemach ochrony zewnętrznej, monitoringu rozległych obszarów czy monitorowaniu wnętrz budynków. Urządzenia te rejestrują promieniowanie podczerwone, które jest wypromieniowywane z każdego obiektu, którego temperatura jest wyższa od zera bezwzględnego, dlatego mogą działać nawet w całkowitej ciemności. Dzięki temu instalowanie dodatkowego oświetlenia w monitorowanych obiektach jest zbędne.

Jak działają kamery termowizyjne?

W odróżnieniu od tradycyjnych kamer, które rejestrują obraz, kamery termowizyjne reagują na temperaturę wytwarzaną przez każdy obiekt mający temperaturę wyższą od zera bezwzględnego. Mierzą sygnaturę cieplną, a następnie tworzą termogram, czyli zapis obrazu cieplnego. Kamery tego typu powstały po to, aby wykrywać i mierzyć energię podczerwieni obserwowanych obiektów. Żeby móc to robić, urządzenia te wyposażone zostały w systemy optyczne, które skupiają energię podczerwieni na specjalistycznym układzie detektora, czyli matrycy czujników. Piksele detektora są ułożone w postaci siatki, a każdy z nich reaguje na skupioną na nim energię podczerwieni, a następnie wytwarza sygnał elektroniczny.

Sercem każdej kamery termowizyjnej, których bogatą ofertę przygotowała dla swoich klientów np. firma EC Test Systems, jest procesor, który pobiera sygnały elektroniczne ze wszystkich pikseli, a później, wykorzystując do tego obliczenia matematyczne, tworzy mapę temperatury pozornej badanego obiektu w zadanej palecie barw. Na takim obrazie każdy kolor odpowiada innej wartości temperatury.

Jakie są rodzaje kamer termowizyjnych?

Na rynku dostępnych jest wiele rodzajów kamer termowizyjnych dopasowanych do specyfiki ich użycia. Inne kamery sprawdzą się bowiem w branży budowlanej, inne będą odpowiednie do zastosowań przemysłowych, a jeszcze inne będą się nadawać dla specjalistów zajmujących się badaniem instalacji elektrycznych czy mechanicznych. Oto podstawowe rodzaje tych kamer:

1. Kamery termowizyjne pełnowymiarowe Kamery pełnowymiarowe to urządzenia o sporych rozmiarach, które są stworzone do profesjonalnych zastosowań. Wykorzystuje się je np. do detekcji różnych uszkodzeń i usterek.

2. Kompaktowe kamery termowizyjne  Kompaktowe kamery termowizyjne wyróżniają się przede wszystkim mniejszymi wymiarami, dzięki czemu łatwo się je przenosi. Są to urządzenia mobilne, więc można je wszędzie ze sobą zabrać. Kamery tego typu to najczęściej urządzenia ręczne, kieszonkowe i ergonomiczne, które wyposażone są w uchylne układy optyczne, dzięki którym operator może wygodnie dostosować pozycję kamery, jej obiektywu oraz okularu, aby móc pracować przez wiele godzin bez oznak zmęczenia. Tego typu kamery stosuje się np. do diagnostyki elektrycznej, przy konserwacji obiektów, do diagnostyki maszyn, urządzeń elektrycznych i konstrukcji budowlanych, a także podczas prowadzenia prac badawczych w zakresie termografii.

3. Nakładki Nakładki to specjalne urządzenia, dzięki którym możesz zamienić swój telefon w kamerę termowizyjną. Adapter umożliwi Ci zobaczenie na ekranie Twojego smartfona obrazu termowizyjnego. To świetna propozycja do zastosowań domowych.

Kamery termowizyjne można podzielić także, biorąc pod uwagę ich zakres spektralny, czyli zakres długości fal wykrywanych przez konkretny detektor. Kamery średniofalowe służą do wykrywania gazów (np. propanu, butanu czy metanu), a ich zakres widma wynosi od 3,2 do 3,4 mikrometrów. Kamery długofalowe o zakresie widmowym od 8 do 14 mikrometrów to uniwersalne urządzenia nadające się do różnorakich zastosowań (np. do inspekcji elektrycznych czy w pożarnictwie). Kamery krótkofalowe sprawdzają się przy pomiarach temperatury ciekłych metali oraz w procesach spawania laserowego.
